Herramienta Ventanas

Inserte ventanas en sus muros: la abertura se recorta automáticamente.

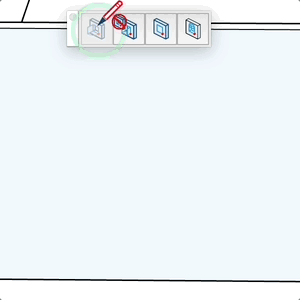

Funcionamiento

Elija una ventana en la biblioteca, o créela con el configurador de ventanas
Pase sobre una cara vertical de muro: se muestran la vista previa de la ventana y sus distancias a los bordes del muro
Haga clic para insertar la ventana, la abertura se recorta en el muro
Las siguientes ventanas mantienen la misma altura de antepecho (Z bloqueada): deslice a lo largo de los muros y haga clic
Doble clic: tras una primera inserción, una marca rosa propone la misma distancia horizontal desde la esquina de referencia; haga doble clic para colocar allí la siguiente ventana

Option (Mac), Ctrl (PC) = Invertir la orientación (sentido de apertura)
Mayús = Bloquear / desbloquear la esquina de referencia de la cara sobrevolada
Esc = Cancelar la operación y liberar la altura bloqueada

Fuera de una cara: escriba la profundidad del vano y pulse Intro
Sobre una cara: escriba distancia horizontal;distancia vertical y pulse Intro para colocar con precisión desde la esquina de referencia

La altura se libera con Esc o al elegir otra ventana
Las distancias a los bordes del muro se muestran en tiempo real (en rojo: distancias a la esquina de referencia, en negro: cotas restantes)
Un punto negro indica la esquina de referencia, un punto rojo indica que está bloqueada
El cursor indica si la inserción es posible, imposible o si reemplazará un elemento existente
Haga clic en un elemento existente para reemplazarlo por el modelo seleccionado: se conservan su posición, sus atributos y su etiqueta
Las nuevas ventanas se colocan en la etiqueta «Carpintería»
El botón de la barra de herramientas vuelve a abrir el último selector utilizado (biblioteca o configurador de ventanas)
No hace falta pulsar Shift para escribir valores: escríbalos directamente (Shift bloquea la esquina de referencia)
