Herramienta Puertas

Inserte puertas en sus muros: se apoyan en el suelo y la abertura se recorta automáticamente.

Funcionamiento

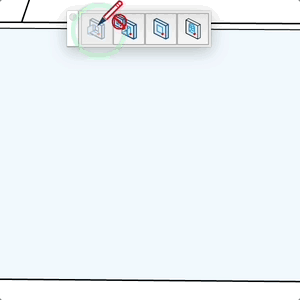

Elija una puerta en la biblioteca, o créela con el configurador de ventanas
Pase sobre una cara vertical de muro: la puerta se coloca en la parte inferior de la cara y se muestran sus distancias a los bordes del muro
Haga clic para insertar la puerta, la abertura se recorta en el muro
Doble clic: tras una primera inserción, una marca rosa propone la misma distancia horizontal desde la esquina de referencia; haga doble clic para colocar allí la siguiente puerta

Option (Mac), Ctrl (PC) = Invertir la orientación (sentido de apertura)
Mayús = Bloquear / desbloquear la esquina de referencia de la cara sobrevolada
Esc = Cancelar la operación

Fuera de una cara: escriba la profundidad del vano y pulse Intro
Sobre una cara: escriba la distancia horizontal y pulse Intro para colocar con precisión desde la esquina de referencia (la distancia vertical se fija en 0)

Las distancias a los bordes del muro se muestran en tiempo real (en rojo: distancias a la esquina de referencia, en negro: cotas restantes)
Un punto negro indica la esquina de referencia, un punto rojo indica que está bloqueada
El cursor indica si la inserción es posible, imposible o si reemplazará un elemento existente
Haga clic en un elemento existente para reemplazarlo por el modelo seleccionado: se conservan su posición, sus atributos y su etiqueta
Las nuevas puertas se colocan en la etiqueta «Carpintería»
El botón de la barra de herramientas vuelve a abrir el último selector utilizado (biblioteca o configurador de ventanas)
No hace falta pulsar Shift para escribir valores: escríbalos directamente (Shift bloquea la esquina de referencia)
